ZCQ型酒精泵_ZCQ型酒精泵厂家性能参数表
发布时间:2018.08.07 新闻来源: 浏览次数:

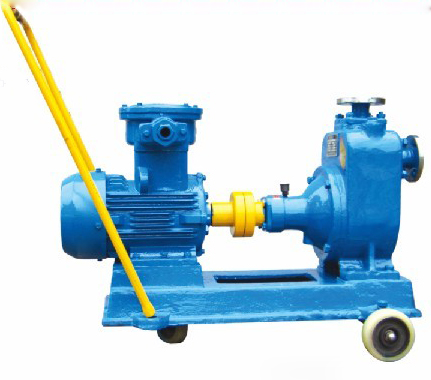

ZCQ型酒精泵_ZCQ型酒精泵厂家,属自吸式磁力驱动离心泵,是利用传统永磁体联轴器工作原理无接触的传递扭矩的改良型泵,对于酒精的输送须***要求无泄漏、能自吸等。
我公司生产的ZCQ系列酒精泵完全按照以上几点重要特征而研制开发的,并吸收了国内外******水平的磁力泵生产技术、新材料、新工艺,成功的解决了目前国内磁力泵的隔离套、叶轮等部件易损坏的技术难题,使其性能更加wm****化。ZCQ系列酒精泵经数十家使用单位长时间的生产性连续运行考验,已经证明了其在酒精等易燃易爆易挥发性介质输送的安全性、可靠性、稳定性,我们将一如既往的为广大用户提供更加优质的服务。
ZCQ型酒精泵属自吸式磁力驱动离心泵,是利用传统永磁体联轴器工作原理无接触的传递扭矩的改良型泵,当原动机带动外磁钢转子时,通过磁场的作用驱动内磁钢转子同步旋转,而内磁钢转子和叶轮连成一体,从而达到无接触带动叶轮转动之目的。由于被输送液体被封闭在完全静止的隔离套内,所以该泵是一种全封闭、无泄漏的泵型。
性能参数表
型号 |
口径(mm) |
流量 |
扬程(m) |
电机功率 |
自吸
高度 4米 | ||
进口 |
出口 |
L/m |
m3/h |
||||
ZCQ20-12-110 |
20 |
12 |
50 |
3 |
12 |
0.37 |
|
ZCQ25-20-115 |
25 |
20 |
110 |
6.6 |
15 |
1.1 |
|
ZCQ32-25-115 |
32 |
25 |
110 |
6.6 |
15 |
1.1 |
|
ZCQ32-25-145 |
32 |
25 |
110 |
6.6 |
25 |
1.1 |
|
ZCQ40-32-132 |
40 |
32 |
180 |
10.8 |
20 |
2.2 |
|
ZCQ40-32-160 |
40 |
32 |
200 |
12 |
32 |
4 |
|
ZCQ50-40-145 |
50 |
40 |
240 |
14.4 |
25 |
4 |
|
ZCQ50-40-160 |
50 |
40 |
220 |
13.2 |
32 |
4 |
|
ZCQ50-40-200 |
50 |
40 |
130 |
7.8 |
50 |
5.5 |
|
ZCQ65-50-145 |
65 |
50 |
280 |
16.8 |
25 |
5.5 |
|
ZCQ65-50-160 |
65 |
50 |
450 |
27 |
32 |
7.5 |
|
ZCQ80-65-160 |
80 |
50 |
830 |
50 |
32 |
15 |
安装和使用
1、开箱后检查泵铭牌,校对自吸泵产品主要参数是否与使用要求相符。
2、自吸泵应水平安装,泵体不得承受管路重量。
3、泵与管路应保持良好的密封。
4、泵使用前应进行检查、电机风叶转动要灵活、无止住及异声现象,各紧固体要牢固。
5、拧开泵上方的加水螺栓,加入储液水少于泵体容积的三分这二,旋紧螺栓。
6、接上电源试转一下,从电机端看,运转是否与泵转向标记一致。
7、泵停止工作前,先关闭排出阀门,再关闭电源,***后关闭吸入管阀门。
使用注意事项
1、因磁力泵轴承的冷却和润滑是靠被输送的介质,所以******禁止空动转,同时避免在工作中
途停电后再启动时所造成时空载运转。
2、被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。
3、泵在使用中环境温度应小于40℃,电机温升不得超过75℃。
4、被输送的介质及其温度应在泵材允许范围内(详见附表)。金属泵的使用温度<100℃,
被输送的介质比重≤1.3;介质比重<1.3时,将影响技术性能。
5、对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。
6、自吸泵运行500小时后,应拆检轴承和端面动环的磨损情况,若轴承和轴套的间隙大于0.5
~1mm,叶轮轴向窜动0.5~2mm时,应更换轴承和轴向动环。
